【城铭科技】CM-LEDPS-N24 城铭科技LED频闪灯规格书
一、简述：

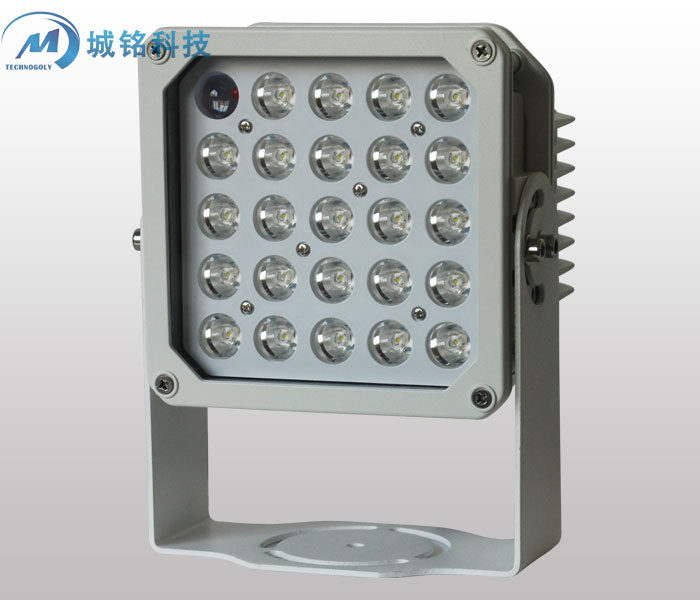

CM-LEDPS-N24 是本公司推出的一款，以高亮度LED为光源的监控用特殊灯具。该产品具有合理的结构设计，独特的驱动控制方法，采用进口大功率LED为光源，采用优良的光学设计提高了光的利用率，该产品可广泛应用于视频同步补光，高清道路监控、电子警察闯红灯、卡口系统。
适用范围：
高清视频检测、电子警察视频录像、闯红灯抓拍、卡口及超速违章抓拍，收费站、小区、工厂的出入口等现场需要补光的监控系统，可与市场上各种高清相机匹配，设备适应性广。
补光范围：在20mm的补光距离上，光斑宽度4m,适用于电子警察单车道补光。
补光灯特点：
长寿命：功耗低，效率高，采用频闪技术，仅耗电20W输出90W的照明效果，外壳没有明显发热，大大提高了灯的寿命。
高可靠：原装进口芯片，作为补光灯的光源，光效高，寿命长，稳定性好，可靠性高；电源采用原装进口电子元器件生产，确保产品良好的一致性和长期工作的稳定性；灯具壳体采用模压纯铝外壳，确保有效散热。IP66防水等级设计，可暴雨中使用无漏水发生。
频闪功能：产品采用公司自主研发的数字控制电路设计，具有自动检测摄像机频率与曝光时间，内置算法自动同步（倍频）摄像机频率，曝光时间可由摄像机控制，也可手动控制；自动匹配摄像机开关量信号（上升、下降沿）、电平信号（高、低电平）；LED选用高显色性使得拍摄画面颜色真实。同步于摄像机快门实现高频瞬间高亮，在夜间无其他环境光的情况下，配合高清摄像机抓拍清晰车牌、车身、车内驾驶员及周边环境等要素。
补光效果：满足系统16米-23米长距离的补光要求，补光灯可以配合相机清晰地拍摄车辆的颜色、轮廓、车牌、停车线等特征。
防眩目：多颗LED阵列组成的发光体，在视频检测位置形成均匀的光亮区区域，有效的避免普通曝光灯的炫目现象，最大限度减小对人眼睛的刺激，并克服普通曝光灯对相机出现曝光不均现象和图像拖尾现象。
四、参数：
|
型号 |
CM-LEDPS-N24 |
|
输入电压 |
AC 176V-264V |
|
功耗 |
平均功耗≤30W，峰值功耗≤120W |
|
响应时间 |
≤100us |
|
LED光源 |
原装进口大功率LED芯片 |
|
灯珠数量 |
24颗 |
|
色温 |
6000K-6500K |
|
显色指数 |
≥80% |
|
光通量 |
≥2400lm |
|
发光角度 |
10°/15°/25°/40°可选 常规标准15度 |
|
同步方式 |
频闪脉冲同步，支持自动倍频、支持以频闪频率100Hz，占空比25%连续工作 |
|
触发方式 |
可判断相机输出的同步信号（开关或电平信号），自动匹配相机工作。 |
|
光斑覆盖范围 |
有效水平方向光斑为5米(安装高度6米、抓拍位置23米) |
|
使用寿命 |
＞50000小时 |
|
防护等级 |
IP66 |
|
工作环境 |
工作温度-40℃～70℃，工作湿度10%～90% |
|
重量（Kg） |
2.22KG |
|
产品尺寸（mm） |
155*155*90mm |
|
材料 |
铸铝合金、钢化玻璃 |
五、产品尺寸图
六、安装方式和位置要求
电源（3芯）电缆用于连接220V交流电，芯线定义如下：
|
颜色 |
名称 |
说明 |
|
棕 |
火线 |
连接220V交流电的火线 |
|
蓝 |
零线 |
连接220V交流电的零线 |
|
黄绿 |
接地线 |
连接220V交流电的地线 |
控制（4芯）电缆用于外部设备对补光灯进行控制，芯线定义如下：
|
颜色 |
名称 |
说明 |
|
红 |
信号正极 |
连接相机频闪信号正极 |
|
黑 |
信号负极 |
连接相机频闪信号负极 |
LED 频闪灯建议安装杆件高度在 5.0 米至 6.5 米之间，照射距离为距停止线 16至 23米为效果最佳。为避免车牌过爆，LED频闪灯应与摄像机保持在2米以上的间距。
注意事项：
本设备要求接地良好，对大地电阻应小于1Ω，严禁用市电中性线或其它金属管边来代替地线，架设的地线与本设备连结要牢固可靠。
a、灯具安装、接线必须在断电情况下进行；
b、电源接头必须做绝缘防水处理；
c、接线方式根据灯具的具体情况确定
